飞越 2-6S锂电分压电量显示器 TL2225
产品展示

产品名称:飞越 2-6S锂电分压电量显示器 TL2225

所属类别:其它电子类

销售价格:75 RMB

上传时间:2008-10-30

浏览次数:5406

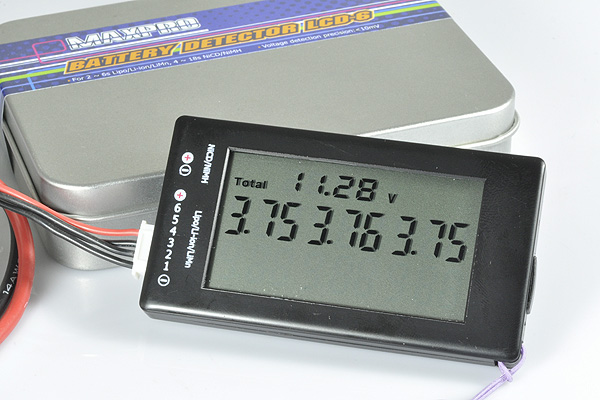

液晶分压显示器 新LCD-6
特点:

1.  适用于遥控模型动力电池和接收电池的电压测量 ;
2.  准确显示2~6 cells锂电池单元电压和总电压货4~18 cells 镍氧/镍隔总电压 ;
3.  57mm×32mm大屏幕LCD,能够一屏清晰直观的显示出最多6片单元电压和总电压
4.  反接保护。

参数:

1.  适用于2~6 cells的Lipo/lLi-ion/LiMn , 4~18 cells Nixx;
2.  LCD电压显示精度:0.01V;电压测量精度:10mv;
3.  单元电压显示范围:3.00~4.50V,总电压显示范围:4.80~27.00V ;
4.  测量时耗电电流:<10mA
5.  插针时距:2.54mm
6.  尺寸:81×45×10mm ; 重量:32g

使用说明:

1.  待测电池总电压不得低于4.80V或者高于27V ,低于4.80V,屏幕不显示,高于27V,可能导致LCD-6损毁。
Li电池单元电压不得低于3.00V。
2.  Lixx电池测量:把Li电池的平衡头插入LCD-6左侧的Li平衡口,注意正负。
                 如果反插,LCD-6有反接保护,屏幕无显示。
                 低于6cells的电池,从LCD-6平衡口的负极开始插。
                 电池接入后,屏幕显示总电压,单元电压。
                 单元电压从左上--右下依次为第1、2、3、4、5、6片的电压。
3.  Nixx电池测量:把Ni电池的输出线插入LCD-6左侧的Ni电检测口,
                  电池接入后,屏幕上端显示电池组总电压。
                  如电池组电压低于4.80V,则液晶不能工作。
