飞越 Maxpro X304 四胞胎3S锂电平衡冲 TL2636
产品展示

产品名称:飞越 Maxpro X304 四胞胎3S锂电平衡冲 TL2636

所属类别:充电器系列

销售价格:395 RMB

上传时间:2010-10-15

浏览次数:5468

MAXPRO X304 四胞胎 用户手册

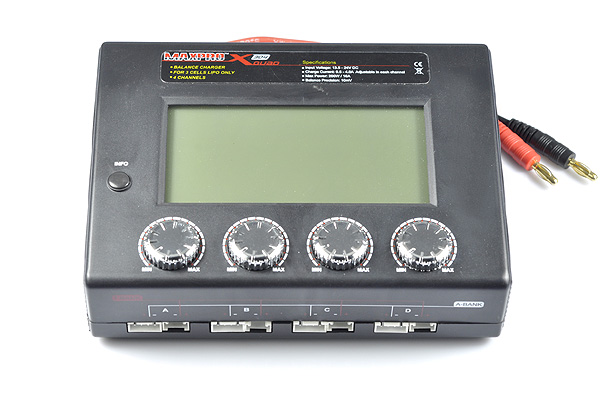

Maxpro X304 四胞胎 只适用与3S锂聚合物电池(LiPo)的充电或平衡,4路独立工作。超大背光液晶显示,温控风扇。

输入电压:13.5-24V DC
充电电流:0.5-4.0A 每路电流可独立调整
最大功率:200W/ 16A
平衡精度:10mV

如何使用:
Maxpro X304 四胞胎 可以支持最多4组 3S Lipo的同时充电或平衡,每组电池无需电压相同或容量相同。

1、 请选择合适的直流电源给充电器供电,电压范围13.5~24V。如输入电压低于13.5V,电池可能充不满。
如需使用大功率充电,为保证充电器性能的充分发挥,请确保电源的输出功率大于200W。如果输入电源功率小于200W,为正常使用可以调整旋钮减小每路点充电电线,确保充电器的输出功率小于电源功率。


2、 把充电器接入13.5~24V的DC电源。如电压符合充电器的要求,LCD显示Input Voltage:OK,如果输入电压小于13.5V则显示LOW,大于24V则显示HIGH,并伴随蜂鸣器提示。

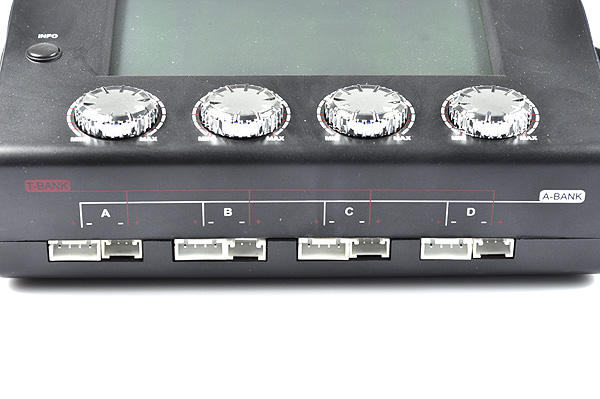

3、 把待充电池的平衡头插入每个通道对应的平衡口,调平衡口上方的旋钮,设置该通道合适的充电电流,每个通道的充电电流可以0.5~4.0A调节。

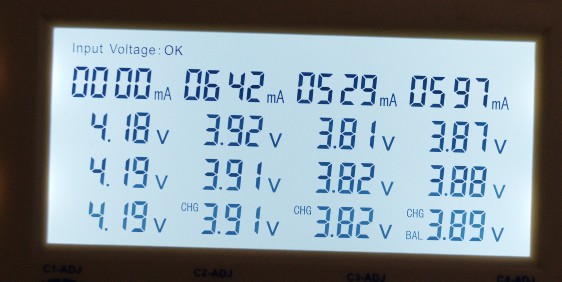

4、 液晶状态显示:CHG表示正在充电,BAL表示正在平衡,电池单元电压V按液晶左侧的INFO按键,可显示:充电电流mA,充电时间00:00,充进去容量mAh,电池总电压V

5、 充电结束状态:电池充电结束后CHG停止显示,并有蜂鸣器提示。请及时取下充满的电池。

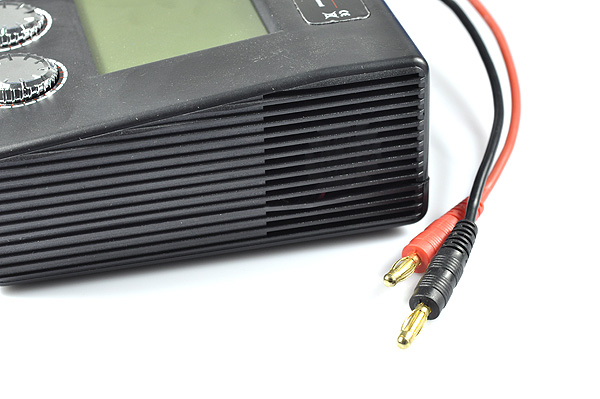

6、 内置温控散热风扇,当充电器内部温度达到55度,风扇自动启动。

注意事项:
1、 X3仅可充3S Lipo 电池,请勿永远高于其他种类电池。
每一路只能插入一组电池。
切不可把6S电池分成2个3S插入同一个X3!!!
2、 请检查电池平衡头的极性是否和充电器上平衡口的极性一致。
3、 在高功率充电时候,留意充电器外壳和电池温度可能会升高。
4、 不要超过电池制造商所建议的最大可承受充电电流。
5、 不要在无人监视的情况下充电。
6、 仔细检查所有的接头是否绝缘,以免短路。短路造成的充电器损坏不在保修范围之内。
7、 切勿自行拆卸或修理充电器,否则可能失去享受保修的权利。
