飞越/Tarot FPV图像传输系统/1.2G/600MW图传套装 TL300N5
产品展示

产品名称:飞越/Tarot FPV图像传输系统/1.2G/600MW图传套装 TL300N5

所属类别:图传/摄像头/天线

销售价格:666.00RMB

上传时间:2016-05-19

浏览次数:9576




产品说明:
  TAROT自主开发的8频点.600mw 1.2g图传系统具有超迷你的外形体积和超轻的重量,采用6061T6铝合金外壳散热,特别适合目前小型多轴旋翼飞行器以及穿越机使用。8频点兼容常规频率,提供1路视频信号,2路音频信号远距离传输,另外提供5V1A电源输出(可用于图像叠加、摄像头等供电。请先确认相关设备电压电流以免烧毁)其发射端重量仅15.2g(不含天线)。

发射器详细参数:Specifications:
1、净重15.2g(不含天线)/Weight: 15.2g (without antenna)
2、体积21×33×7.5MM /Dimension:21×33×7.5MM
3、发射频率:1060-1380MHZ /Working Frequency:1060-1380MHz
4、通道数:4波段,共8通道 /Channel: 4 bands / 8 channel

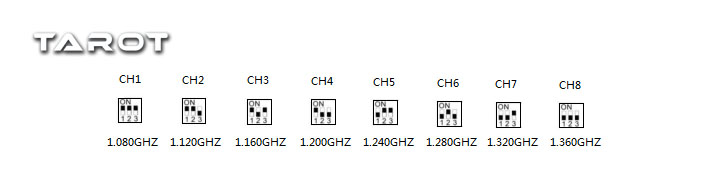

5、通道选择:3位迷你拨码开关 /3-DIP switch
6、发射功率:28dbm (600mw) /Output Power: 28dbm (600mw)
7、输入电压:7-26V DC (2-6S)/Input Voltage: DC 7-26V (2-6S)
8、输出电压:5V 1A /Output Voltage: 5V 1A
9、天线接口:RP-SMA<外螺纹+针> 50Ω/Antenna Adaptor: RP-SMA 50Ω
10、工作环境温度:-10至60摄氏度 /Working Temperature: -10 ~ 60 degrees.
11、调制类型:FM /Frequency: FM

注意事项:
1、请先安装天线,再接通电源。以免造成设备故障
2、选择合适的工作频率,并将接收设置到相同的频率。详见频率表
3、本发射机功率较大,工作时请勿用手接触外壳以免烫伤。外壳发烫属正常现象,请放心使用。
4、输入电压为7-26V(2-6S),请勿超出电压范围使用。
5、输出电流电压为5V 1A,请注意摄像头是否在电压电流范围内。
Note:
1、Install the antenna before connecting the power to avoid further damage.
2、Choose proper working frequency and tune the receiver to the same frequency. Please refer to the channel list.
3、Do not touch the surface of transmitter while operating. It is normal the surface is getting hot.
4、The input voltage range is between 7-26V (2-6S), do not overload the working voltage.
5、The output voltage is 5V1A. Please confirm the current and voltage of the camera.

产品规格:

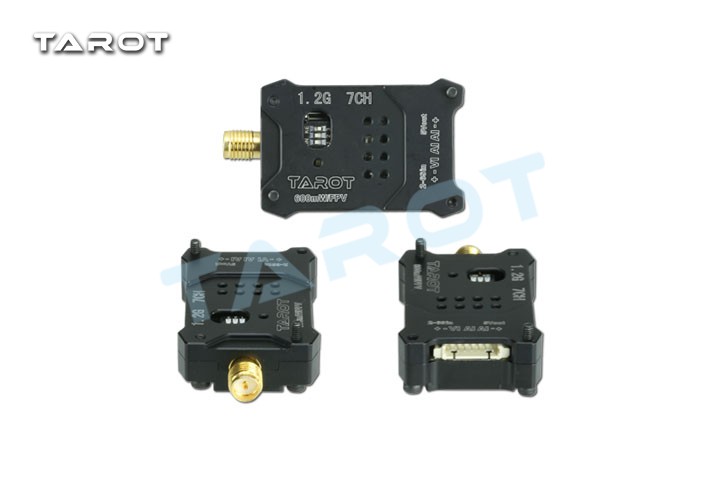

1.2G FPV 音视频发射器×1

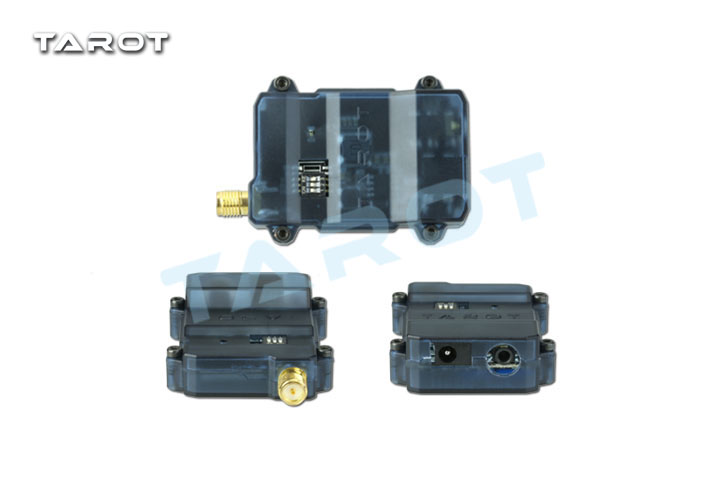

1.2G FPV 音视频接收器×1
7P彩色排插线×1
1.2g 发射天线×2
说明书×1
