Tarot 46防水电机座/橙 (定制版) TL96037-02
产品展示

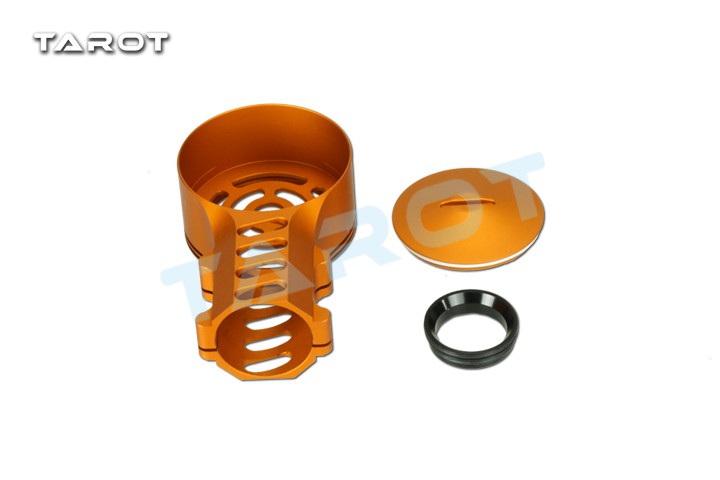

产品名称:Tarot 46防水电机座/橙 (定制版) TL96037-02

所属类别:X4 四轴配件

销售价格:108 RMB

上传时间:2016-11-14

浏览次数:3653

装配步骤
该产品马达为倒置安装,装配时需注意安装方向。

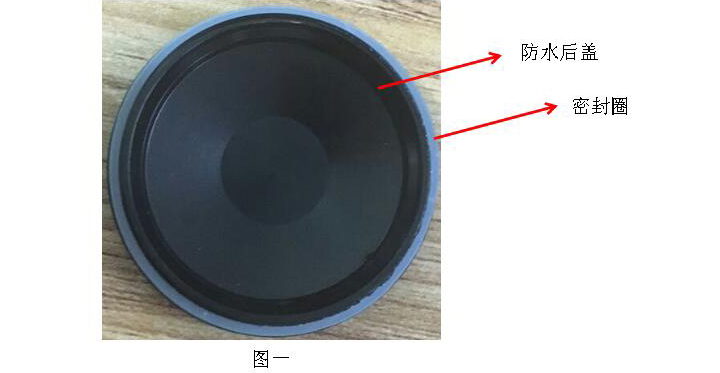

步骤一:将密封圈扣入防水后盖,如下图一。

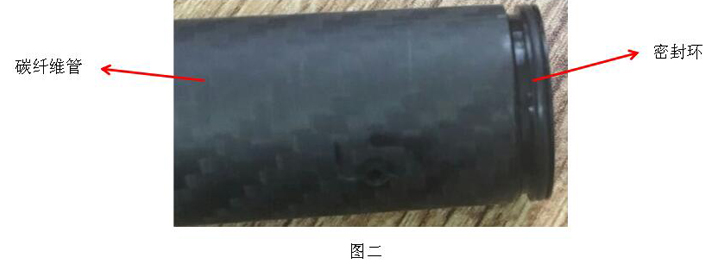

步骤二:将密封环扣入碳纤维管(需扣到位,不可有间隙),如下图二。

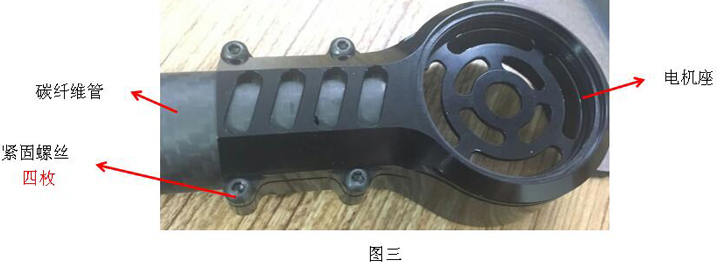

步骤三:将电机座扣在碳纤维管上(需扣到位,不可有间隙,装配时需注意方向,若碳纤维管上有商标注释,应保证商标的朝向正确),随后拧上4枚紧固螺丝,如下图三

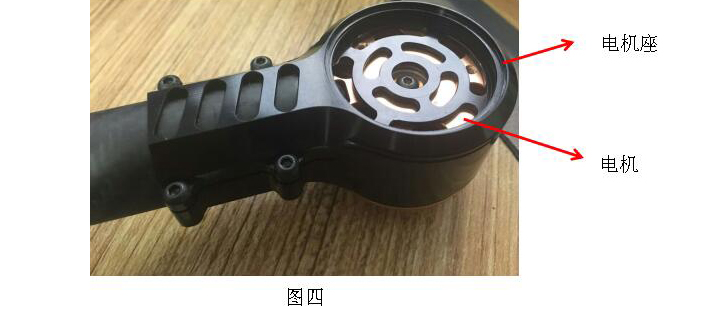

步骤四:将马达放入电机座内(电机螺丝孔处于电机座内结构间隙处,马达螺丝孔都能保证露出,不会干扰到接下来的螺丝安装),如下图四。

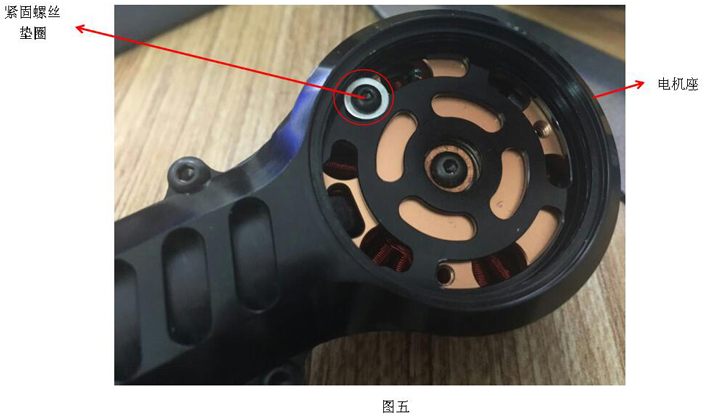

步骤五:将马达的三枚M2.5X5紧固螺丝(紧固螺丝需为半圆螺丝,添加M2.5垫圈)安装上,如下图五。

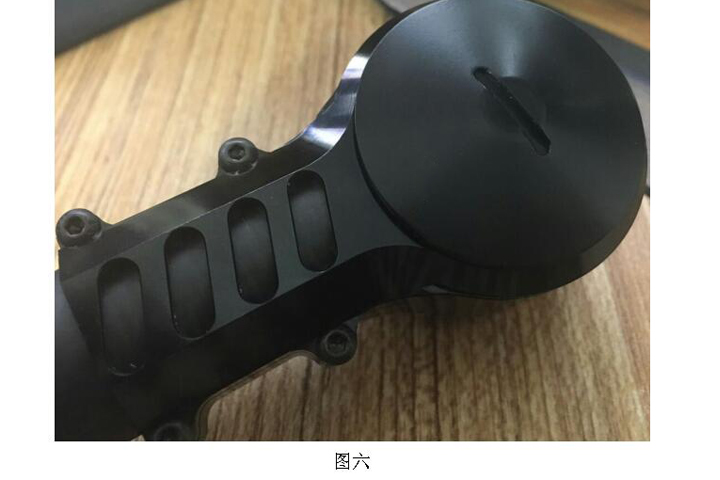

步骤六:将防水后盖安装在电机座上(需拧死,可以使用硬币),如下图六。


产品说明:

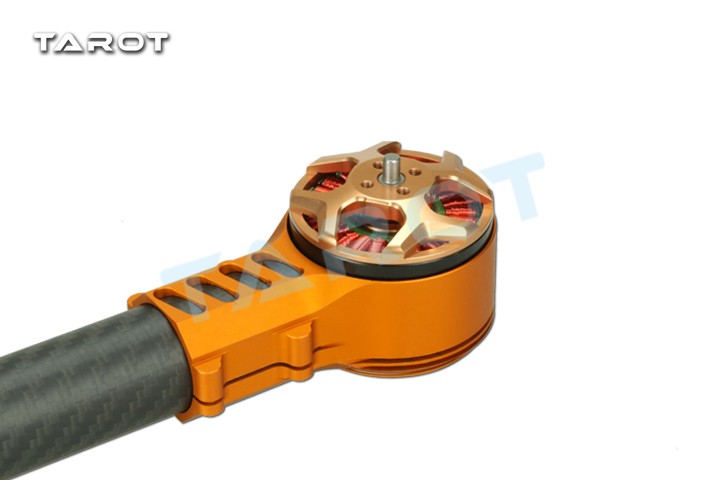

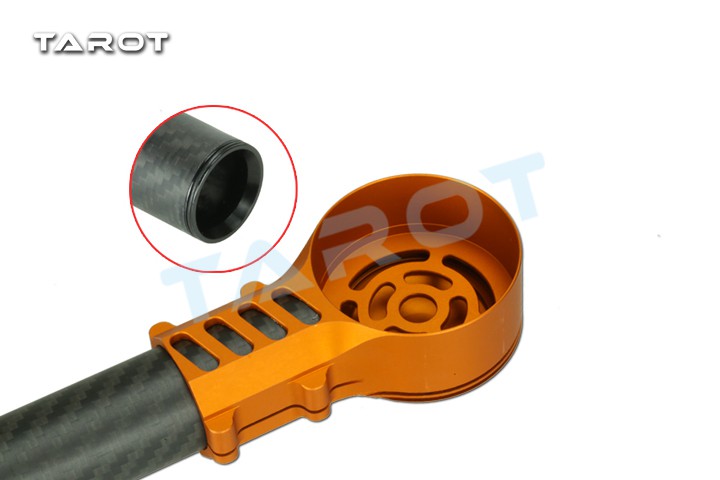

  此款46mm电机座专为恶劣天气打造,具有防尘、防雨以及全包围设计,更好的保护电机的安全运作和有效的增加了电机的使用寿命。
  TAROT以精湛的CNC车铣复合加工技术,超轻设计,符合对高要求无人机作业的要求。
产品规格:
重量:44G
适用管径:25MM
电机杯座内直径:45MM
适用杯座内高度:20MM
