Tarot 电动收放脚架控制器/兰 TL8X002-02
产品展示

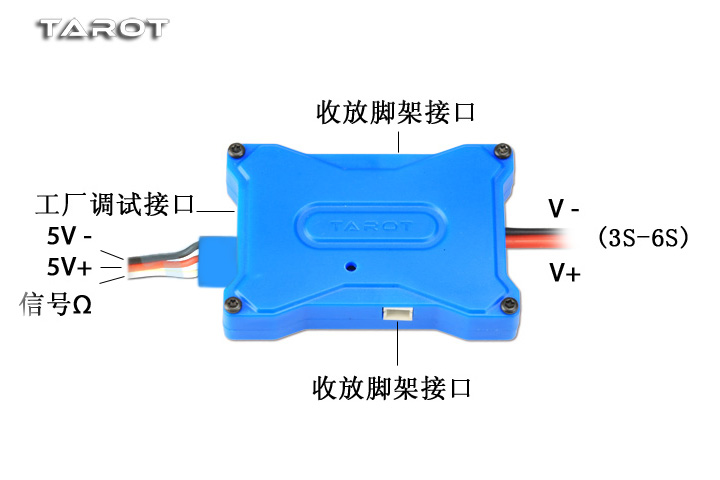

产品名称:Tarot 电动收放脚架控制器/兰 TL8X002-02

所属类别:X6 六轴配件

销售价格:60 RMB

上传时间:2018-12-25

浏览次数:1565

产品说明:
    Tarot全新开发的高性能电动收放脚架控制系统,适用于16MM管径的起落架。

适用产品编号:
大型电动收放起落架组 TL4N002
大型90度电动收放起落器 TL4N003
大型75度电动收放起落器 TL4N004
T系电动收放起落架组 TL96030
X系电动收放起落架组 TL8X001
中型电动收放起落器 TL8X003



供电电压:
工作电压:3S-6S(12.6V---25.2V)
最小电压:10V
最大电压:26V

产品功能描述:
1、 电源反接保护:在单电源供电,控制器的PWM输入地线没有连接其他设备(包含飞控,舵机测试仪,接收机)的前提下,收放控制器的电源正负极反接不会损坏起落架控制板。
2、 接收机连接说明:输入通过3P线连普通接收机的一个通道,信号为PWM,零值脉宽为1520us,脉宽值大于1520us为放起落架,脉宽值小于1520us为收起落架。
3、 接收机连接指示:初始上电如果没有接收机信号,指示灯会快速闪烁,直到检测到接收机信号为止。
4、 上电保护:初始上电后如果接收机给的是收起落架的动作,起落架不会响应,并且指示灯慢速闪烁,直到接收机指令变为放起落架,指示灯熄灭。
5、 工作指示:当起落架正在执行收放动作时,指示灯常亮,直到起落架完全停止,指示灯熄灭。
6、 失控保护:当工作过程中,失去接收机信号后,起落架会自动放下。

如何检查电机正负是否接反:
当起落架正常工作后,去掉接收机信号,让控制板进入失控保护状态,如果是放起落架状态则说明电机正负接线正确,反之说明电机正负接反。

故障判断:
1、 上电没反应:请检查电源正负极连接是否正确。
2、 起落架运行过程中停止在中间位置:请检查是否有异物阻挡起落架收放。
3、 起落架执行收放动作后没有反应:请检查是否有异物阻挡起落架收放。
4、 起落架完全停止后,指示灯未熄灭:请检查供电电压是否满足要求。
5、 上电后指示灯一直快速闪烁:请检查接收机是否正确连接。



产品规格:

    电动收放脚架控制×1(47×32×9.5MM)13G
